不同促進(jìn)劑對(duì)脫漆劑的影響

　　脫漆劑是由芳香族化合物,高溶解力溶劑配合而成液體，具有極強(qiáng)的溶解漆膜的能力，脫漆劑速度快，效率高，可去除的涂層種類(lèi)范圍較寬，適用于醇酸、硝基、聚脲醛橡膠型乙烯、環(huán)氧、聚酯、聚氨酯等各種油漆，外墻涂料，粉末噴涂，涂層的脫除，去漆能力極強(qiáng)本品與國(guó)外同類(lèi)產(chǎn)品相比，脫漆效果相同，脫漆時(shí)間可節(jié)省20%左右。

　　脫漆劑的分類(lèi)：

　　脫漆劑分為酸性脫漆劑、堿性脫漆劑、中性脫漆劑脫漆劑：又名褪漆劑、洗漆劑或去漆劑，由氯代烴、酮、酯、醇、苯系物等溶劑混合而成。利用溶劑對(duì)覆蓋物具有滲透溶脹作用，能有效去除各種基材表面油漆、涂層等。

　　促進(jìn)劑機(jī)理及影響：硫化促進(jìn)劑簡(jiǎn)稱(chēng)促進(jìn)劑。能促進(jìn)硫化作用的物質(zhì)。可縮短橡膠的硫化時(shí)間或降低硫化溫度，減少硫化劑用量及提高橡膠的物理機(jī)械性能等。可分為無(wú)機(jī)促進(jìn)劑與有機(jī)促進(jìn)劑兩大類(lèi)。無(wú)機(jī)促進(jìn)劑中，除 氧化鋅 、氧化鎂、氧化鉛等少量使用外，其余主要用作助促進(jìn)劑。使用的大都是有機(jī)促進(jìn)劑。種類(lèi)繁多。硫化促進(jìn)劑中有的帶苦味（如硫化促進(jìn)劑M），有的使制品變色（如 硫化促進(jìn)劑D），有的有硫化作用（如 硫化促進(jìn)劑TT），有的兼具防老作用或塑解作用（如硫化促進(jìn)劑M）等。

　　作用速度：根據(jù)作用的速度，可分為慢速、中速、中超速、超速、超超速等促進(jìn)劑。此外，還有后效性促進(jìn)劑等。主要是含氮和含硫的有機(jī)化合物，有醛胺類(lèi)（如 硫化促進(jìn)劑H）、胍類(lèi)（如硫化促進(jìn)劑D）、秋蘭姆類(lèi)（如硫化促進(jìn)劑TT）、噻唑類(lèi)（如硫化促進(jìn)劑M）、二硫代氨基甲酸鹽類(lèi)（如 硫化促進(jìn)劑ZDMC）、黃原酸鹽類(lèi)（如硫化促進(jìn)劑ZBX）、硫脲類(lèi)（如 硫化促進(jìn)劑NA-22）、次磺酰胺類(lèi)（如 硫化促進(jìn)劑CZ）等。一般根據(jù)具體情況單獨(dú)或混合使用。

　　促進(jìn)劑能與主溶劑結(jié)合產(chǎn)生協(xié)同效應(yīng)，增大脫漆劑在有機(jī)涂層中的擴(kuò)散速率，提高漆膜的溶脹、起皺能力，從而提高脫漆效率。為有效控制鍍錫鋼板的腐蝕程度，本試驗(yàn)分別選取酸度較小的乳酸、檸檬酸，及乙二胺、乙醇胺這2種堿性溶劑作為脫漆劑的促進(jìn)劑。脫漆劑其他組分保持不變，溫度恒定為60℃，試驗(yàn)結(jié)果見(jiàn)圖1。

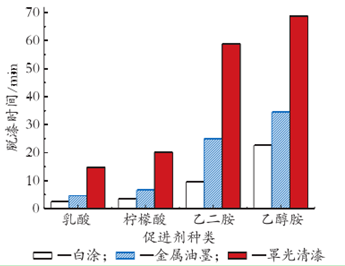

　　圖1不同促進(jìn)劑對(duì)脫漆效率的影響

　　由圖1可知，酸性促進(jìn)劑對(duì)脫漆劑脫漆效率的促進(jìn)作用明顯高于堿性脫漆劑，這是因?yàn)橛袡C(jī)酸能催化醋鍵、醚鍵發(fā)生水解反應(yīng)，促使有機(jī)涂層中分子鏈斷鍵和降解，從而加大漆膜的通透性，提高脫漆劑脫除效率。乳酸相對(duì)分子質(zhì)量小，滲透能力強(qiáng)，與主溶劑、表面活性劑等互溶性好，從而促進(jìn)主溶劑快速滲透到漆膜中間，破壞漆膜與樣板間的作用力，加快脫漆劑的脫漆速率。檸檬酸的脫漆效率與乳酸接近，但由于檸檬酸為固態(tài)，常溫時(shí)在脫漆劑中的溶解度較低，通過(guò)加熱攪拌才能完全溶解，且低溫時(shí)又會(huì)析出部分晶體，因此制約了脫漆劑的使用。乙二胺氣化產(chǎn)生白煙，并有刺鼻氣味，實(shí)驗(yàn)安全系數(shù)低。乙醇胺脫漆時(shí)間過(guò)長(zhǎng)。綜上所述，選取乳酸作為脫漆劑的促進(jìn)劑。
